PRODUCT

大小様々な形をしたオーダーメイドの円形歯車をミクロン単位の精度で加工を行っています。
寸法・材質・熱処理など全てオーダーメイドで製作いたします。

浸炭歯研ヘリカルラック

世界最高品質のラックをぜひお試しください。

SR・ザグリ穴の写真

世界最高クラス
高精度歯研ラック3つの特徴

  • 信頼性Reliability

    累積ピッチ誤差グラフ比較

    累積ピッチ誤差グラフ比較
  • 高強度Strength

    歯面強さ比較

    歯面強さ比較

    歯元曲げ強さ比較

    歯元曲げ強さ比較
  • 低振動Low Vibration

    振動計による電流波形の比較

    社内走行テスト装置を使った実験結果
  • SR・ザグリ穴

    SR・ザグリ穴の写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角 19° / 31' / 42" / ±1’
    ねじれ方向 右(R) ※1
    材質 SCM415
    歯面仕上げ 研削
    精度等級 JIS1 級相当
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    型式 SRM1-500A201C SRM2-500A201C SRM3-500A201C SRM4-500A201C SRM5-500A201C
    モジュール 1 2 3 4 5
    ねじれ方向
    歯数 150 75 50 36 30
    長さL1 500 500 500 480 500
    長さL2 5.0 8.5 10.3 13.8 17.4
    歯幅B 14 24 29 39 49
    高さH 19 24 29 39 49
    かみ合い高さh1 18 22 26 35 44
    穴位置a1 67.5 71.0 72.8 73.8 79.9
    穴ピッチp1 125 125 125 125 125
    取付穴d1 4.5 6.7 9.0 11.5 14
    穴高さh2 7 7 10 12 14
    ザグリ穴d2 8.0 11.0 14.0 17.5 20.0
    ザグリ深さh3 5 7 9 11 13
    ピン穴位置a2 36.7 40.2 45.3 47.1 54.9
    ピン穴ピッチp2 436.6 436.6 430 406 425
    ピン穴径d3 4.7 5.7 7.7 9.7 11.7
    面取量f 2 2 2 2 2
    単重(kg) 1 2 2.9 5 8.2
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF
  • SR・穴無し

    SR・穴無しの写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角 19° / 31' / 42" / ±1’
    ねじれ方向 右(R) ※1
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    型式 SRM1-500B201C SRM2-500B201C SRM3-500B201C SRM4-500B201C SRM5-500B201C
    モジュール 1 2 3 4 5
    ねじれ方向
    歯数 150 75 50 36 30
    長さL1 500 500 500 480 500
    長さL2 5.0 8.5 10.3 13.8 17.4
    歯幅B 14 24 29 39 49
    高さH 19 24 29 39 49
    かみ合い高さh1
    穴位置a1
    穴ピッチp1
    取付穴d1
    穴高さh2
    ザグリ穴d2
    ザグリ深さh3
    ピン穴位置a2
    ピン穴ピッチp2
    ピン穴径d3
    面取量f 2 2 2 2 2
    単重(kg) 1 2 2.9 5 8.2
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF
  • SR・背面ねじ穴

    SR・背面ねじ穴の写真
    図表1
    図表2
  • SR・下面ねじ穴

    SR・下面ねじ穴の写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角 19° / 31' / 42" / ±1’
    ねじれ方向 右(R) ※1
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    型式 SRM1-500D201C SRM2-500D201C SRM3-500D201C SRM4-500D201C SRM5-500D201C
    モジュール 1 2 3 4 5
    ねじれ方向
    歯数 150 75 50 36 30
    長さL1 500 500 500 480 500
    長さL2 5.0 8.5 10.3 13.8 17.4
    歯幅B 14 24 29 39 49
    高さH 19 24 29 39 49
    かみ合い高さh1 18 22 26 35 44
    穴位置a1 67.5 71.0 72.8 73.8 79.9
    穴ピッチp1 125 125 125 125 125
    ねじ穴d4 M4 M6 M8 M10 M12
    ねじ穴高さh2 7 12 14.5 19.5 24.5
    ねじ穴深さh4 8 12 16 20 24
    ピン穴深さh4 8 12 16 20 24
    ピン穴位置a2 36.7 40.2 45.3 47.1 54.9
    ピン穴ピッチp2 436.6 436.6 430 406 425
    ピン穴径d3 4.7 5.7 7.7 9.7 11.7
    面取量f 2 2 2 2 2
    単重(kg) 1 2 2.9 5 8.2
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF

浸炭歯研ストレートラック

世界最高品質のラックをぜひお試しください。

ストレートラックの写真
  • SR・ザグリ穴

    SR・ザグリ穴の写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角
    ねじれ方向
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    単一ピッチ誤差 0.007
    累積ピッチ誤差 0.015 / 500
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    表面処理
    型式 SSM1-500A201C SSM2-500A201C SSM2-1000A201C SSM3-500A201C SSM3-1000A201C SSM3-2000A201C SSM4-500A201C SSM4-1000A201C SSM4-2000A201C SSM5-500A201C SSM5-1000A201C SSM5-2000A201C SSM6-500A201C SSM6-1000A201C SSM6-2000A201C
    モジュール 1 2 2 3 3 3 4 4 4 5 5 5 6 6 6
    ねじれ方向
    歯数 160 80 160 54 108 216 40 80 160 32 64 128 10 20 40
    長さL1 502.65 502.65 1005.30 508.94 1017.88 2035.76 502.65 1005.30 2010.60 502.65 1005.30 2010.60 500.00 1000.00 2000.00
    長さL2
    歯幅B 14 24 24 29 29 29 39 39 39 49 49 49
    高さH 19 24 24 29 29 29 39 39 39 49 49 49
    かみ合い高さh1 18 22 22 26 26 26 35 35 35 44 44 44
    穴位置a1 62.8 62.8 62.8 63.6 63.6 63.6 62.8 62.8 62.8 62.8 62.8 62.8
    穴ピッチp1 125.66 125.66 125.66 127.23 127.23 127.23 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66
    取付穴数n1 4 4 8 4 8 16 4 8 16 4 8 16 4 8 16
    取付穴d1 4.7 7.0 7.0 9.0 9.0 9.0 12.0 12.0 12.0 14 14 14
    穴高さh2 7 7 7 9 9 9 12 12 12 14 14 14
    ザグリ穴d2 9.0 11.0 11.0 14.0 14.0 14.0 18.0 18.0 18.0 20.0 20.0 20.0
    ザグリ深さh3 5 7 7 8.6 8.6 8.6 11 11 11 13 13 13
    ピン穴位置a2 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0
    ピン穴ピッチp2 462.7 467.2 934.4 468.9 937.8 1875.6 462.7 925.4 1850.8 462.7 925.4 1850.8
    ピン穴径d3 4.7 5.7 5.7 7.7 7.7 7.7 9.7 9.7 9.7 11.7 11.7 11.7
    面取量f 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    単重(kg) 1 2 4 2.9 5.8 11.6 5 10 20 8.2 16.4 32.8
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF
  • SS・穴無し

    SS・穴無しの写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角
    ねじれ方向
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    単一ピッチ誤差 0.007
    累積ピッチ誤差 0.015 / 500
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    表面処理
    型式 SSM1-500B201C SSM2-500B201C SSM2-1000B201C SSM3-500B201C SSM3-1000B201C SSM3-2000B201C SSM4-500B201C SSM4-1000B201C SSM4-2000B201C SSM5-500B201C SSM5-1000B201C SSM5-2000B201C SSM6-500B201C SSM6-1000B201C SSM6-2000B201C
    モジュール 1 2 2 3 3 3 4 4 4 5 5 5 6 6 6
    ねじれ方向
    歯数 160 80 160 54 108 216 40 80 160 32 64 128 10 20 40
    長さL1 502.65 502.65 1005.30 508.94 1017.88 2035.76 502.65 1005.30 2010.60 502.65 1005.30 2010.60 500.00 1000.00 2000.00
    長さL2
    歯幅B 14 24 24 29 29 29 39 39 39 49 49 49
    高さH 19 24 24 29 29 29 39 39 39 49 49 49
    かみ合い高さh1
    穴位置a1
    穴ピッチp1
    取付穴数n1
    取付穴d1
    穴高さh2
    ザグリ穴d2
    ザグリ深さh3
    ピン穴位置a2
    ピン穴ピッチp2
    ピン穴径d3
    面取量f 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    単重(kg) 1 2 4 2.9 5.8 11.6 5 10 20 8.2 16.4 32.8
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF
  • SS・背面ねじ穴

    SS・背面ねじ穴の写真
    共通歯車緒元(単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角
    ねじれ方向
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    単一ピッチ誤差 0.007
    累積ピッチ誤差 0.015 / 500
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    表面処理
    型式 SSM1-500C201C SSM2-500C201C SSM2-1000C201C SSM3-500C201C SSM3-1000C201C SSM3-2000C201C SSM4-500C201C SSM4-1000C201C SSM4-2000C201C SSM5-500C201C SSM5-1000C201C SSM5-2000C201C SSM6-500C201C SSM6-1000C201C SSM6-2000C201C
    モジュール 1 2 2 3 3 3 4 4 4 5 5 5 6 6 6
    ねじれ方向
    歯数 160 80 160 54 108 216 40 80 160 32 64 128 10 20 40
    長さL1 502.65 502.65 1005.30 508.94 1017.88 2035.76 502.65 1005.30 2010.60 502.65 1005.30 2010.60 500.00 1000.00 2000.00
    長さL2
    歯幅B 14 24 24 29 29 29 39 39 39 49 49 49
    高さH 19 24 24 29 29 29 39 39 39 49 49 49
    かみ合い高さh1 18 22 22 26 26 26 35 35 35 44 44 44
    穴位置a1 62.8 62.8 62.8 63.6 63.6 63.6 62.8 62.8 62.8 62.8 62.8 62.8
    穴ピッチp1 125.66 125.66 125.66 127.23 127.23 127.23 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66
    取付穴数n1 4 4 8 4 8 16 4 8 16 4 8 16
    ねじ穴 d4 M4 M6 M6 M8 M8 M8 M10 M10 M10 M12 M12 M12
    ねじ穴高さh2 7 7 7 10 10 10 12 12 12 14 14 14
    ねじ穴深さh4 8 12 12 16 16 16 20 20 20 24 24 24
    ザグリ深さh3
    ピン穴位置a2 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0
    ピン穴ピッチp2 462.7 467.2 934.4 468.9 937.8 1875.6 462.7 925.4 1850.8 462.7 925.4 1850.8
    ピン穴径d3 4.7 5.7 5.7 7.7 7.7 7.7 9.7 9.7 9.7 11.7 11.7 11.7
    面取量f 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    単重(kg) 1 2 4 2.9 5.8 11.6 5 10 20 8.2 16.4 32.8
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF
  • SS・下面ねじ穴

    SS・下面ねじ穴の写真
    【 共通歯車緒元】 (単位:mm)
    歯型基準断面 歯直角
    歯型 並歯
    圧力角 20°
    ねじれ角
    ねじれ方向
    材質 SCM415
    歯面仕上げ 研削
    精度等級 旧JIS1 級相当
    単一ピッチ誤差 0.007
    累積ピッチ誤差 0.015 / 500
    熱処理 浸炭焼入れ
    熱処理箇所 歯部焼入れ
    焼入硬度 58 ~ 62HRC
    表面処理
    型式 SSM1-500D201C SSM2-500D201C SSM2-1000D201C SSM3-500D201C SSM3-1000D201C SSM3-2000D201C SSM4-500D201C SSM4-1000D201C SSM4-2000D201C SSM5-500D201C SSM5-1000D201C SSM5-2000D201C SSM6-500D201C SSM6-1000D201C SSM6-2000D201C
    モジュール 1 2 2 3 3 3 4 4 4 5 5 5 6 6 6
    ねじれ方向
    歯数 160 80 160 54 108 216 40 80 160 32 64 128 10 20 40
    長さL1 502.65 502.65 1005.30 508.94 1017.88 2035.76 502.65 1005.30 2010.60 502.65 1005.30 2010.60 500.00 1000.00 2000.00
    長さL2
    歯幅B 14 24 24 29 29 29 39 39 39 49 49 49
    高さH 19 24 24 29 29 29 39 39 39 49 49 49
    かみ合い高さh1 18 22 22 26 26 26 35 35 35 44 44 44
    穴位置a1 62.8 62.8 62.8 63.6 63.6 63.6 62.8 62.8 62.8 62.8 62.8 62.8
    穴ピッチp1 125.66 125.66 125.66 127.23 127.23 127.23 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66 125.66
    取付穴数n1 4 4 8 4 8 16 4 8 16 4 8 16
    ねじ穴 d4 M4 M6 M6 M8 M8 M8 M10 M10 M10 M12 M12 M12
    穴高さh2 7 12 12 14.5 14.5 14.5 19.5 19.5 19.5 24.5 24.5 24.5
    穴深さh4 8 12 12 16 16 16 20 20 20 24 24 24
    ピン穴深さh6 8 12 12 16 16 16 20 20 20 24 24 24
    ピン穴位置a2 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0
    ピン穴ピッチp2 462.7 467.2 934.4. 468.9 937.8 1875.6 462.7 925.4 1850.8 462.7 925.4 1850.8
    ピン穴径d3 4.7 5.7 5.7 7.7 7.7 7.7 9.7 9.7 9.7 11.7 11.7 11.7
    面取量f 2 2 2 2 2 2 2 2 2 2 2 2
    単重(kg) 1 2 4 2.9 5.8 11.6 5 10 20 8.2 16.4 32.8
    図面印刷 PDF PDF PDF PDF PDF
    CAD データ DXF DXF DXF DXF DXF

ラック

KOGA の代名詞でもある『ラック』
極小サイズから極大サイズまで、精密から重厚長大まで、あらゆる分野のニーズにお応えします。

ストレートラックの写真
項目最小最大
モジュール0.550
ワーク長さ(mm)要相談要相談
ねじれ角030(左右)
  • 丸ラック

    丸ラックの写真
  • ローダー用ヘリカルラック

    ローダー用ヘリカルラックの写真
  • スライドラック

    スライドラックの写真

ギヤ

一台のホブ盤からスタートして現在、そして未来へと脈々と受け継がれる伝統と技術。

ギヤの写真
項目最小最大
モジュール0.7522
ワーク長さ(mm)202300
ねじれ角045(左右)
  • 平歯車

    平歯車の写真
  • ピニオンシャフト

    ピニオンシャフトの写真
  • はすば歯車

    はすば歯車の写真

ストレートべベル

グリーソン社製ストレートべベルジェネレーターを駆使して創られるKOGAの『ストレートベベル』
時代が変わっても愛され続ける理由があります。ぜひ一度使ってみてください。

ストレートラックの写真
項目最小最大
モジュール525
ワーク長さ(mm)50750
  • クラウニングの利点

    クラウニングの利点の写真
    歯当たりの状態
    • ・ストレートベベル(すぐば傘歯車)は荷重が増えるにつれて、歯当たり位置が外端側に移動するため、無負荷時の歯当たり位置が極端に外端側みあるのは好ましくない。また歯幅全面に当たるのも好ましくない。
    • ・クラウニングを施すことで、無負荷時の歯当たり位置を上図のように理想的な位置付近へ導くことが出来る。
    • ・クラウニングを施すことで、荷重がかかった時に歯幅中央付近に歯当たりを得られるようになる。結果、クロス当たりを防ぎ、騒音を軽減できる。
    • ※但し、極端にクラウニング量を大きく取り過ぎると、結果的に歯幅方向の歯当たり長さが短くなり、かえって騒音が大きくなる。
    ローダー用ヘリカルラックの写真
    ※歯当たり試験イメージ
  • マイターベベル

    マイターベベルの写真
  • ギヤ付きベベル

    ギヤ付きベベルの写真

インターナル

遊星減速機のインターナルケーシングやギヤの内径スプライン加工など様々な加工に対応します。
※寸法・材質・熱処理など全てオーダーメイドで製作

インターナルの写真
項目最小最大
モジュール18
ワーク長さ(mm)-700
  • 内径スプライン加工

    内径スプライン加工の写真

ピンギヤ

CADによるプログラミングで特殊歯形も自由自在。大型ピンギヤの加工は私たちの強みです。

インターナルの写真
項目最小最大
ピッチJIS歯形、特殊歯形対応
ワーク外径(mm)301900

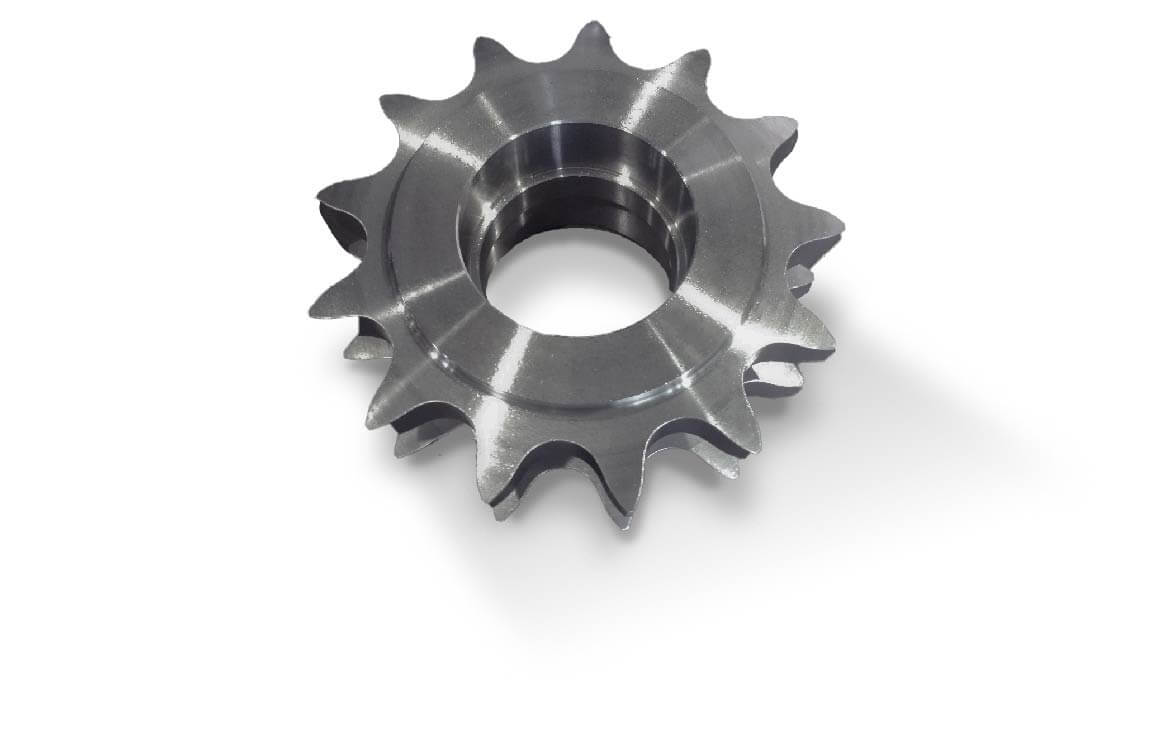

  • 2段ピンギヤ

    2段ピンギヤの写真
  • 特殊スプロケットホイール

    特殊スプロケットホイールの写真

ウォーム&ウォームホイール

ウォーム&ウォームホイールのご相談は原則セット製作となります。

ウォーム&ウォームホイールの写真

ウォーム仕様

項目最小最大
モジュール120
ワーク長さ(mm)1001000
ワーク外径(mm)20300

ウォームホイール仕様

項目最小最大
モジュール0.7522
ワーク長さ(mm)202300
ねじれ角045(左右)
  • ウォーム

    ウォームの写真
  • ウォームホイール

    ウォームホイールの写真
